动力电池由大量电芯串联、并联组成，真正决定整个电池包工作状态的，并不是某一个简单的“总电压”，而是每一个单体电芯之间能否保持相对稳定的一致性。很多新能源汽车、储能电池以及其他高压锂电系统出现续航下降、充电时间异常、功率受限、SOC跳变甚至BMS报警时，进一步检查往往会发现一个共同问题：电芯压差过大。所谓压差，简单理解就是同一电池包内部最高单体电压与最低单体电压之间的差值。当所有电芯状态比较接近时，压差通常较小；而当某些电芯出现容量衰减、内阻增大、自放电异常或者采样线路故障时，最高电压和最低电压之间的距离就会越来越大。

需要特别注意的是，电芯压差并不是一个脱离工况就能简单判断好坏的绝对数字。车辆静置时看到的压差，与大电流加速、快速充电、低温环境下看到的压差，其诊断意义完全不同。一个电池包可能静置时只有十几毫伏的压差，但在大电流放电时迅速扩大到数百毫伏；也可能充满电后压差明显，而在中等SOC区间又恢复正常。因此，判断动力电池电芯压差，不能只盯着一个瞬时数字，而应该结合SOC、温度、电流、静置时间、充放电状态以及压差变化趋势进行综合分析。2026年7月1日起实施的GB 38031-2025《电动汽车用动力蓄电池安全要求》已经正式替代GB 38031-2020，当前动力电池安全管理对电池单体、电池包和系统层面的安全要求更加受到重视。

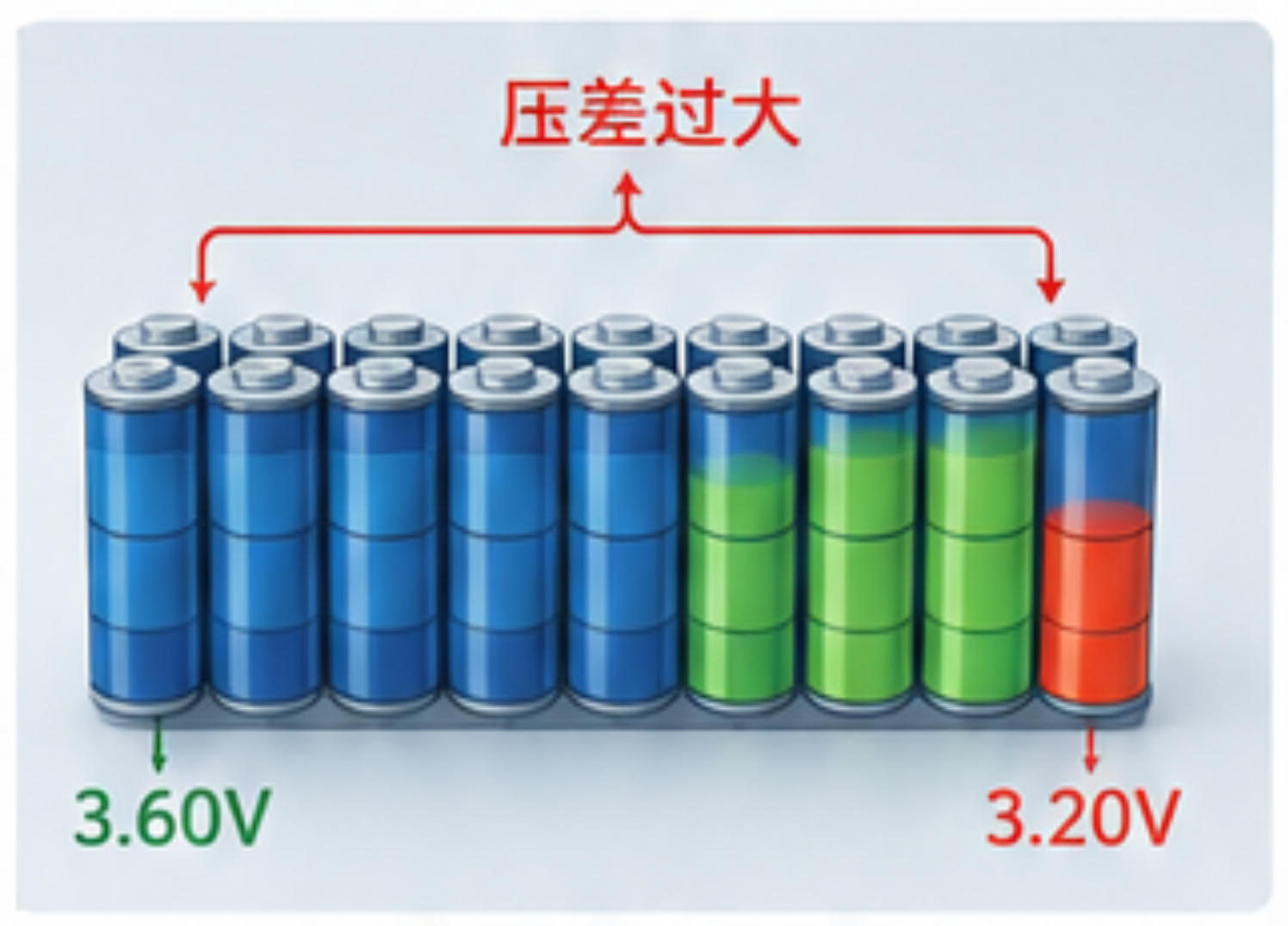

什么是动力电池电芯压差

动力电池电芯压差，本质上描述的是同一电池包内部不同单体电芯电压的一致程度。例如，一个由100颗电芯串联形成的电池系统，在某一时刻测得最高单体电压为3.42V，最低单体电压为3.35V，那么此时单体压差就是70mV，也就是0.07V。这个数字本身并不能直接告诉我们电池一定存在故障，因为电芯电压会随着SOC、负载电流、温度和化学体系发生变化。真正值得关注的是：压差是否持续扩大、是否在特定工况下异常放大，以及是否总是由同一颗或同一组电芯成为“短板”。

电芯压差是如何计算的

最基本的计算方式非常简单：电芯压差 = 最高单体电压 − 最低单体电压。例如BMS显示一个电池包中最高单体电压为3.615V，最低单体电压为3.570V，那么压差就是45mV。需要注意，BMS通常会实时采集每一个串联单体或单体组的电压，并通过算法识别最高电压、最低电压以及对应位置，因此维修人员不能只观察“压差45mV”这一结果，还应该进一步查看究竟是哪一个CELL编号长期处于最低值。

在实际诊断过程中，最好同时记录最高单体、最低单体、对应温度、SOC、电流以及压差随时间的变化曲线。如果某一个电芯无论静置、充电还是放电始终明显偏低，那么它比单纯出现一次瞬时压差更值得怀疑。反过来，如果所有电芯在静置状态非常接近，但一加大电流某个电芯立即掉电压，那么问题可能更多与该电芯的内阻、连接阻抗或者采样线路有关。专业维修不能把所有压差都简单归结为“电芯坏了”，因为测量误差和连接问题同样能够制造一个看起来很严重的压差故障。

为什么电芯一致性如此重要

串联电池组有一个非常现实的特点：整组电池的性能往往受到最弱单体限制。可以把100名运动员组成的接力队理解成100颗串联电芯，比赛成绩不是由最快的人决定，而是受到最慢环节的制约。假设99颗电芯仍然保持良好状态，但其中一颗容量明显下降，那么继续充电时它可能比其他电芯更早达到上限；继续放电时，它也可能比其他电芯更早跌入低电压区域。BMS为了保护这一颗电芯，就可能提前限制整包的充电或放电。

因此，电芯一致性不仅影响续航里程，还会影响可用容量、峰值功率、充电效率、SOC估算以及整包寿命。这也是为什么动力电池生产阶段需要进行严格的容量、内阻、电压和一致性筛选，而在电池使用过程中又必须依靠BMS持续监控单体状态。

动力电池电芯压差过大的主要成因

动力电池电芯压差扩大通常不是单一因素造成的。实际维修中最常见的原因包括电芯老化、容量不一致、内阻差异、自放电异常、温度差异、连接阻抗增加、采样线路问题、BMS采样芯片异常以及长期不均衡运行等。新能源汽车动力蓄电池检测与维修相关规范也强调，对于静态压差过大等电压类故障，应使用校准合格的设备测量单体电压，并与BMS监控参数进行比对；如果参数不一致，需要进一步排查BMS检测板等环节。

电芯容量衰减与内阻差异

这是最需要关注的一类原因。锂离子电池经过长期循环后，电极材料、SEI膜、电解液以及内部界面都会发生变化，不同电芯由于制造差异和使用历史不同，衰减速度也不会完全一致。某一颗电芯如果实际容量明显低于其他电芯，那么在放电过程中它会更快达到低电压区域；而在充电过程中，它也可能更早达到高电压区域。

**内阻差异同样关键。**根据欧姆定律，电流通过内阻时会产生电压变化，可以近似理解为ΔV = I × R。当电池处于小电流静置状态时，一颗电芯和其他电芯之间的电压差可能并不明显；但是当车辆突然加速或者进行高倍率充电时，如果其中一颗电芯的内阻明显更高，它的端电压就会出现更加明显的下降或上升。于是BMS看到的压差会瞬间扩大。

BMS采样与连接故障

并不是所有“电芯压差”都是真实的电芯压差。**BMS采样系统本身也可能制造错误数据。**单体电压采样通常经过采样线束、连接器、采样板和AFE芯片等环节，只要某一个接插件接触不良、采样线束电阻异常、端子腐蚀或者焊点出现问题，BMS就可能读取到与真实电芯电压不一致的数据。

因此，如果诊断仪显示第37串电压明显异常，第一反应不应该是马上更换第37颗电芯，而应该使用专业万用表或电池测试设备进行复测。若BMS读取的3.20V与直接测量的3.45V存在明显差异，那么真正的问题可能是采样线路、连接端子或BMS采样通道，而不是电芯本体。相关维修规范也明确提出，在BMS参数与实际单体电压不一致时，需要优先排查BMS检测板故障。

温度、SOC与使用工况影响

温度是经常被忽略的变量。锂电池在低温环境下，离子迁移和电化学反应动力学受到影响，内阻通常会上升，因此同一组电芯在低温高负载下可能出现比常温更大的动态压差。相反，如果某个区域散热能力较差，长期处于较高温度，也可能加速该区域电芯的老化速度，最终形成更明显的一致性差异。

**SOC同样会改变压差表现。**不同锂电化学体系的OCV-SOC曲线不同，在某些SOC区间，电压变化较平缓；在接近充满或接近放空的区域，电压变化可能更加敏感。因此，不能简单规定“任何时候压差超过某一个数字就是故障”。真正可靠的方法，是在相近SOC、相近温度和相同工况下进行对比。

电芯压差过大的逐级危害

电芯压差过大通常不是突然让电池系统失效，而是一个从性能下降逐渐向安全风险演变的过程。如果早期发现并及时处理，很多问题可以通过均衡、维修连接、修复采样系统或者更换异常单体得到控制；如果长期忽略，弱电芯会进一步衰减，压差继续扩大，BMS保护频率增加，最终可能影响整包正常工作。

一级危害：续航和可用容量下降

最早出现的往往是用户感觉上的变化，例如“以前能跑500公里，现在明显少了”“SOC下降速度不稳定”“剩余电量看起来还有很多，但车辆突然提示电量不足”。这并不一定意味着整个电池包的所有电芯容量都严重衰减，而可能是某个弱电芯率先触发了系统的低压保护阈值。

对于串联电池组来说，系统为了保护最低电压单体，必须提前停止放电。当最弱电芯提前达到放电下限时，其他电芯即使仍然拥有可用电量，也无法继续充分释放。于是电池包名义容量没有发生同等比例下降，但实际可用容量却明显缩水。

二级危害：充放电功率受限

压差继续扩大后，BMS可能采取更加明显的功率限制策略。例如充电时某个单体电压率先达到上限，系统为了防止过充，会降低充电电流；放电时某个单体率先跌入低压区域，系统则会限制放电功率。用户可能因此感觉车辆加速性能下降、快充速度变慢，或者在低SOC时特别容易出现功率受限。

这就是为什么“电池总电压正常”并不代表动力电池状态正常。一个电池包即使总电压仍然处于正常范围，只要内部某个单体已经明显偏离，其可用功率窗口就可能受到限制。

三级危害：过充过放风险增加

如果弱电芯长期存在而均衡能力不足，充放电过程中的单体电压差可能进一步扩大。尤其在高SOC充电阶段，某些电芯可能率先接近充电上限，而其他电芯仍未达到相同水平。如果保护策略、采样精度或者系统管理出现异常，就可能增加局部过充风险。

GB 38031-2025对动力蓄电池单体的过放电、过充电、外部短路、加热、温度循环、挤压等安全试验均提出了明确要求，并要求相应测试状态下不得出现起火、爆炸等情况。

这并不意味着“出现压差就一定会热失控”，但它说明单体电压管理属于动力电池安全体系的重要组成部分，不能把持续扩大的异常压差当成普通小故障长期放置。

四级危害：电池包寿命进一步缩短

压差和老化之间往往形成一个恶性循环。某个电芯因为老化导致内阻增加和容量下降，进而形成更大的压差；而更大的压差又让这个电芯更频繁地触发高压或低压边界，使其承受更加不均衡的工作条件。时间越长，弱电芯与其他电芯之间的差距可能越来越大。

最终结果就是：**一颗弱电芯拖累整个电池包。**如果电池包采用大量串联电芯结构，那么更换少量异常单体或模组，有时比直接更换整个电池包更加经济，但具体方案必须依据电池制造商的维修规范、结构设计和安全要求决定。

动力电池电芯压差多少算正常

这是用户最关心的问题之一，但答案并不是简单的“低于20mV正常，高于50mV异常”。在实际工程诊断中，应当把压差分为静态压差、动态压差和充电末端压差来看。不同电芯化学体系、容量规格、串并联方式、BMS策略和制造商技术规范都会影响判断阈值，因此网络上流传的单一“万能标准”并不适合作为所有动力电池的维修依据。

静态压差与动态压差不能混为一谈

假设电池包静置数小时后，100颗电芯的电压集中在3.42V左右，最高与最低只有十几毫伏，这通常说明当前电压一致性较好。如果在大电流放电时突然扩大到100mV甚至更高，就需要重点分析内阻差异、连接电阻和弱电芯容量。

反过来，如果车辆刚刚结束充电，电芯处于高SOC状态，此时出现一定程度的电压分化也并不罕见。更有价值的是观察充电结束后静置一段时间，压差是否明显恢复，以及同一颗电芯是否反复成为最高或最低电压单体。趋势比一次读数更有诊断价值。

不同化学体系的判断差异

磷酸铁锂、三元锂、锰酸锂以及其他锂离子体系的电压平台不同，因此不能用同一个绝对电压标准判断所有电池。尤其是磷酸铁锂电池在较宽SOC区间内电压平台较平，单纯依靠电压判断SOC本身就存在局限。

因此，工程人员在判断LiFePO4动力电池电芯压差时，更应该关注同一SOC和温度条件下的相对一致性，并结合容量测试、内阻测试、静置自放电测试以及BMS历史数据综合判断。

如何诊断动力电池电芯压差

正确诊断应该遵循“先确认数据，再定位原因，最后决定维修方式”的原则。最忌讳的就是看到某个CELL电压异常，直接拆包换电芯。因为如果真正原因是采样线、连接器或者BMS通道故障，更换电芯不仅浪费成本，还可能掩盖真正的故障。

第一步：读取BMS数据

首先通过诊断设备读取完整BMS数据，包括最高单体电压、最低单体电压、所有单体电压、SOC、SOH、电池温度、电流、充放电功率限制以及历史故障码。如果可以导出数据，最好记录一段完整的充放电过程，而不是只截取一个瞬间。

然后寻找规律：最低电压是否总是同一个CELL？最高电压是否总是同一个CELL？压差是在高SOC出现还是低SOC出现？是在静置状态出现还是大电流状态出现？这些问题的答案，往往比“现在压差是多少”更加重要。

第二步：使用专业设备复核

BMS数据确认异常之后，需要使用符合要求的检测设备进行复核。相关动力蓄电池维修规范强调，对于电压类故障，应采用校准合格且在有效期内的检测设备测量单体电压，再与BMS监控参数进行比较。

如果实测值与BMS值基本一致，那么可以继续分析电芯本身；如果两者差异明显，则应该优先检查采样线束、接插件、端子、采样板和BMS通道。对于存在明显异常的电池包，还应结合温度、绝缘、机械连接以及是否存在漏液等情况进行安全检查。GB 38031-2025也对电池包或系统的振动、机械冲击、模拟碰撞、挤压等安全性能提出要求。

动力电池电芯压差过大的解决办法

解决电芯压差不能只有一个“做均衡”。**均衡只是针对某些一致性问题的处理手段，并不是万能维修方案。**如果电芯已经严重老化、容量明显下降或者自放电异常，那么持续均衡只能暂时掩盖问题，无法让一颗衰退严重的电芯重新恢复到新电芯水平。

均衡处理与故障电芯更换

如果电芯之间只是轻微SOC偏差，而且各电芯容量、内阻和自放电特性基本一致，那么通过BMS主动均衡或被动均衡，有可能逐渐缩小电压差。被动均衡通常通过电阻消耗高电压单体的一部分能量，让其他低电压单体逐渐追上来；主动均衡则尝试在电芯之间转移能量，理论上效率更高，但系统复杂度和成本也更高。

如果经过充分均衡后，某颗电芯依然快速回到最低电压位置，或者静置后电压下降速度明显快于其他电芯，那么就应该怀疑容量衰减、内阻异常或自放电异常。相关维修规范也提出，当确认异常单体后，可以根据故障严重程度和制造商技术文件进行自放电测试，并采取均衡或更换等处理措施。

从BMS、连接件到热管理系统逐项排查

完整维修应该形成一个闭环：先检查BMS数据，再复测单体电压；确认真实压差之后检查连接阻抗、采样线路和端子；随后评估电芯容量、内阻和自放电；最后再判断是否需要均衡、更换单体或更换模组。

**连接件也是容易被忽略的故障点。**一个松动、腐蚀或接触电阻过大的连接点，在大电流工作时可能产生明显的电压降。相关动力电池维修规范也要求检查主回路熔断器、继电器、连接处阻抗、接插件、母排、螺栓、焊接点等情况。

因此，面对“动力电池电芯压差过大”，真正专业的维修思路应该是：不要先换电芯，而是先找出压差产生在哪里、为什么产生，以及它是否能够恢复。

如何预防电芯压差再次扩大

预防电芯压差的核心是保持电芯一致性、热一致性和充放电管理的一致性。生产阶段需要做好电芯分选、容量匹配、内阻匹配和OCV一致性控制；PACK阶段则需要确保焊接、连接、采样线束和绝缘结构可靠；使用阶段则需要依靠BMS监控单体电压、温度、SOC和电流，并及时处理异常趋势。

对于长期运行的动力电池系统，建议建立单体电压历史数据库，而不是只在出现故障之后读取一次数据。如果某个CELL过去一直位于中间水平，最近逐渐成为最低电压单体，而且压差持续扩大，这种趋势性变化可能比突然出现一次较大的压差更加值得重视。

同时，热管理也不能被忽视。温度差异会导致电芯内阻、反应速率和老化速度出现差别，长期温差可能进一步放大电芯之间的不一致性。对于高倍率充放电系统，更应该确保冷却系统、温度传感器和热管理策略处于正常状态。

结论：压差是判断动力电池健康状态的重要信号

**动力电池电芯压差过大，本质上是电芯一致性下降或电池管理链路异常的一种外在表现。**它可能来自容量衰减，也可能来自内阻差异、自放电异常、温度不一致、连接阻抗增加，甚至只是BMS采样线路故障。因此，看到压差之后最重要的事情不是立即判断“电芯坏了”，而是通过静态、动态、充放电全过程的数据逐步定位原因。

从风险发展来看，电芯压差可能经历“轻微一致性偏差 → 可用容量下降 → 功率受限 → 保护频繁触发 → 电芯进一步衰减”的过程。越早识别异常趋势，越容易通过均衡、连接维修或针对性更换控制维修成本。对于已经严重衰减的电芯，则不能单纯依靠均衡掩盖问题，而应该依据制造商维修规范和专业检测结果决定是否更换。

当前GB 38031-2025已经于2026年7月1日实施，成为现行的《电动汽车用动力蓄电池安全要求》，因此动力电池安全管理正在从单纯关注整包性能，进一步走向更加系统的单体、电池包和系统级安全管理。

对于维修人员、PACK企业和BMS开发人员而言，建立一套基于单体电压、温度、电流、SOC、SOH和历史趋势的综合诊断体系，比依赖一个固定的“多少mV算异常”更加可靠。

常见问题FAQ

1. 动力电池电芯压差超过多少就一定是故障？

没有一个适用于所有动力电池的统一绝对数值可以直接判定故障。压差必须结合电池化学体系、SOC、温度、充放电电流、静置时间以及制造商技术规范判断。尤其需要区分静态压差和动态压差，如果车辆在大电流工作时压差明显扩大，而静置后恢复，则应该进一步检查内阻、连接阻抗和温度因素。

2. 电芯压差大可以通过BMS均衡解决吗？

**有可能，但并非所有情况都可以。**如果只是电芯SOC存在轻微偏差，并且电芯容量、内阻和自放电性能基本一致，均衡可能有效。如果某颗电芯已经出现明显容量衰减、内阻升高或者异常自放电，那么均衡通常只能暂时缩小电压差，无法真正恢复电芯健康状态。

3. 为什么静置时压差很小，一加速压差就突然变大？

这种情况通常需要重点检查内阻差异和连接阻抗。大电流通过电芯时，内阻会产生明显的电压变化，内阻较大的电芯电压下降幅度通常更明显。如果某个采样连接点存在额外电阻，也可能在大电流工况下产生明显电压偏差，因此需要结合实际单体测量进行判断。

4. 电芯压差过大一定意味着电池会热失控吗？

不一定。**压差过大不能直接等同于热失控。**它更准确地说是一项重要的电池状态异常信号，背后原因可能是电芯老化、容量不一致、温度差异、采样故障或连接问题。但如果压差长期扩大并伴随异常温升、绝缘异常、过充过放等问题，就需要提高安全警惕，并按照专业维修流程处理。

5. 如何判断到底是电芯坏了还是BMS测量错误？

最直接的方法是将BMS读取的单体电压与经过校准的专业仪器实测值进行对比。如果两者基本一致，继续检查电芯容量、内阻和自放电；如果两者明显不一致，则优先排查采样线束、接插件、采样板和BMS通道。动力蓄电池维修规范同样强调了BMS数据与实际单体电压之间的比对诊断。
