随着新能源汽车与储能产业的爆发式增长，大格式锂离子电池成为行业核心赛道。特斯拉4680圆柱电池凭借高能量密度与简化Pack架构迅速出圈，而动力电池巨头比亚迪也推出了自家4680 LFP/石墨圆柱电池，凭借独特设计与性能表现，为行业提供了全新技术方向。本文将从物理拆解、CT成像、电化学测试、材料分析四大维度，全面揭秘这款电池的技术密码。

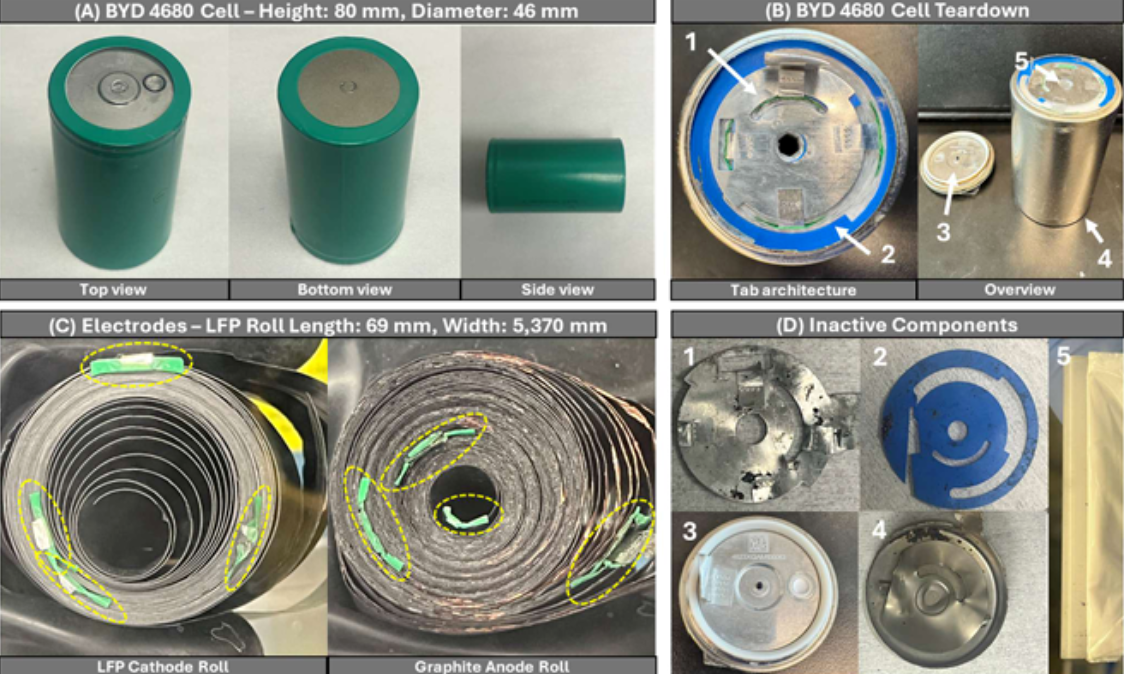

一、外观与拆解：独特结构设计，兼顾安全与稳定

1. 外观规格

这款BYD 4680电池严格遵循46mm直径、80mm高度的行业标准格式，与特斯拉4680不同的是，其外层包裹绝缘套管，而特斯拉采用无直接绝缘的镀镍钢壳，进一步提升了电池的绝缘安全与防护性。

2. 内部拆解亮点

拆解需在氩气手套箱中完成（先放电至2.8V），核心设计亮点如下：

• 多极耳布局：正极（LFP）配备4个铝极耳，负极（石墨）配备3个镍极耳，其中负极卷芯处1个镍极耳被PET胶带完全覆盖，未与端子连接，这种设计可优化电流分布，降低局部过热风险。

• 塑料芯轴结构：卷芯（jelly roll）中心并非特斯拉4680的中空设计，而是嵌入六边形空腔聚丙烯（PP）塑料芯轴，仅作为结构支撑，防止高应力下的卷芯变形，无额外电解液存储或气体疏导功能，保障了大格式电池的结构稳定性。

二、3D X射线CT成像：超高一致性，筑牢循环寿命基础

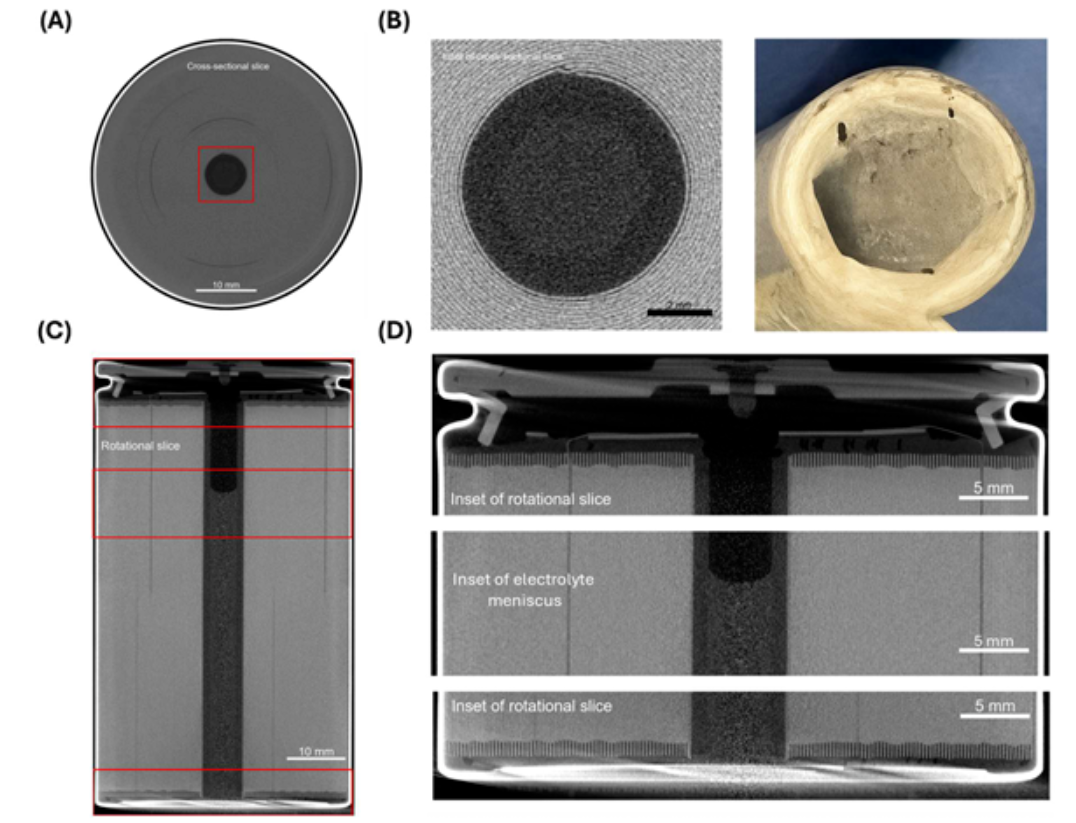

研究团队对25颗BYD 4680电池进行3D X射线CT扫描，无损分析内部结构：

• 一致性表现：卷芯核心面积与圆形度的相对标准偏差（RSD）分别低至0.546%和0.467%，最低圆形度达97.2%，远优于常规圆柱电池，这得益于比亚迪精准卷绕工艺与塑料芯轴的支撑作用。

• 可视化细节：CT切片可清晰分辨正负极极耳焊接位置、电解液弯月面等细节，精准定位极耳在卷芯中的分布，验证了多极耳设计对电流均匀性的提升，同时为后续设计优化提供直观依据。

这种超高一致性能有效降低电池在循环、快充过程中的卷芯变形风险，为长循环寿命与高安全性能奠定基础。

三、电化学性能：LFP体系下的功率性能突破

作为LFP体系电池，BYD 4680在能量密度与功率性能间实现了平衡，核心表现如下：

1. 能量密度

• C/5倍率下，放电容量达15.41Ah，平均放电电压3.2V，对应151 Wh/kg的重量能量密度与374.6 Wh/L的体积能量密度，符合LFP电池成本与安全兼顾的典型特性。

• 与特斯拉4680（NMC体系）的能量密度差异，主要源于LFP材料本身的比能限制，以及电池中集流体、隔膜等惰性材料占比更高。

2. 循环稳定性

C/5倍率下连续循环10次，容量衰减不足0.1%，库仑效率逐渐趋近100%，体现出极佳的初始循环稳定性，说明正负极材料匹配度高，SEI膜形成过程稳定，为长期循环寿命打下基础。

3. 倍率性能（核心亮点）

• 1C倍率下容量利用率达94.7%，2C倍率（30A大电流）下仍保持87.9%的容量利用率，快充效率甚至优于特斯拉4680。

• 2C大电流下电压输出稳定，适合快充、动力输出等高功率场景，这一优势源于薄负极涂层、多极耳设计及Ti掺杂LFP正极带来的快速锂离子传输能力。

4. 阻抗特性

20% SOC下电荷转移电阻仅5.9 Ω·cm²，HPPC测试显示直流电阻随SOC降低而升高，放电方向电阻变化更显著，这与LFP电池电化学反应动力学特性相关（低SOC下活性物质反应位点减少）。

四、材料微观分析：纳米级设计赋能高倍率

通过SEM与EDS能谱分析，正负极材料的微观特性清晰呈现：

1. 正极（LFP）

• 颗粒形态：采用100-300nm纳米级球形LFP颗粒，搭配微米级导电碳颗粒，缩短锂离子扩散路径。

• Ti掺杂优化：LFP颗粒中存在约0.3%原子比的Ti掺杂，可缩小晶格间距，进一步提升锂离子传输效率，是高倍率性能的关键保障。

• 化学计量比：EDS分析证实LFP化学计量比接近1:1:4，保证了正极的电化学活性与稳定性。

2. 负极（石墨）

• 片状石墨结构：采用直径最大10μm的片状石墨颗粒，无硅添加剂，负极涂层厚度仅54.5μm，比特斯拉4680的石墨负极薄54%，可降低欧姆电阻、加速锂离子扩散。

• 工艺与粘结剂：正负极均采用传统浆料涂覆工艺，无纤维状结构，兼顾工艺成熟度与性能；负极中检测到Na元素，推测使用羧甲基纤维素（CMC）作为粘结剂，提升电极机械稳定性。

五、结论与行业启示

这款BYD 4680 LFP圆柱电池，走出了一条与特斯拉4680（无耳设计+NMC体系）截然不同的技术路线：

• 核心思路：以多极耳+LFP体系为基础，通过结构优化（塑料芯轴、薄负极涂层）与材料设计（Ti掺杂LFP），在保留LFP成本、安全优势的同时，实现了出色的高功率性能。

• 适用场景：尤其适合对成本、安全、快充有高要求的场景，如网约车、储能电站等。

• 行业价值：证明了LFP体系在大格式圆柱电池中的可行性，同时其超高结构均匀性为行业树立了标杆，说明大格式电池的一致性可通过工艺优化与结构设计得到有效保障。

未来若能进一步提升LFP能量密度，结合大格式圆柱电池的Pack优势，这款电池有望在新能源汽车与储能市场占据更大份额，为行业提供更具性价比的解决方案。
