在构建电池系统时，选择正确的接线方式至关重要。电池的串联（Series）与并联（Parallel）会直接影响系统的电压、电量（Ah）、功率输出与整体性能。充分理解这两种常用的接线方式，将帮助你根据不同应用需求做出更准确、安全的决策。

什么是电池串联与并联？

串联与并联的差异主要体现在 电压与容量的变化 上。选择哪种接法取决于你需要“更高电压”还是“更大容量”。

电池串联如何提高电压

串联接法是将一块电池的正极连接到下一块的负极，依次连接，从而形成“电池链条”。
其特点是：

• 电压相加

• 容量（Ah）保持不变

示例：

• 四节 3.6V 锂电池串联 → 14.4V

• 六节 2V 铅酸单体串联 → 12V

• 两个 12V 电池串联 → 24V

串联适用于：

• 电动汽车（EV）

• 光伏储能系统

• 无线电动工具

• UPS 高压备用电源

串联必须使用 相同电压与容量的电池，避免因不一致产生过热、失衡或损坏。

电池并联如何提高容量

并联接法是将所有电池的正极连接在一起，所有负极再连接在一起。
其特点是：

• 电压不变

• 容量相加

示例：

• 两个 12V 电池并联 → 仍为 12V，但容量翻倍

并联适用于：

• 房车（RV）电源系统

• 太阳能储能电池组

• 应急备用电源

• 长时间运行设备

并联能显著延长运行时间，使系统更稳定可靠。

串联 vs 并联快速对比表

如何将电池串联（详细步骤）

串联用于提升整体系统电压，适合高功率应用。

步骤指南

1. 准备工具
   规格一致的电池、电缆、万用表。

2. 摆放电池
   排列整齐，确保端子易于操作。

3. 连接端子
   将 一块的正极接到下一块的负极，依次连接所有电池。

4. 确定输出端
   最终剩下的一个正极与一个负极，就是系统的电源输出端。

5. 检测电压
   用万用表测量总电压，应等于所有电池电压之和。

串联接线安全要点

• 务必使用同规格电池
  电压/容量不一致会造成过热或损坏。

• 定期检查接线牢固度
  松动会导致发热与效率下降。

• 配置电池管理系统（BMS）
  防止过充、过放与电压失衡。

• 遵循安全标准
  | 标准 | 功能 | 作用 |
  |------|------|------|
  | PSE（日本） | 确保电池符合安全法规 | 提高高压系统安全性 |
  | EU 电池指令 | 限制有害物质 | 促进环保与安全使用 |
  | BMS | 监测与保护电池 | 稳定电压与延长寿命 |

串联的常见应用

• 电动汽车动力系统

• 光伏逆变器高压输入

• 电动工具

• UPS 不间断电源

串联适用于需要高电压、高功率的场景。

如何将电池并联（详细步骤）

并联用于提高容量与续航时间。

接线步骤

1. 准备材料
   电池、电缆、万用表，并确保电池参数一致。

2. 摆放电池
   将电池并排放置。

3. 连接正极
   将所有电池的正极连接在一起。

4. 连接负极
   将所有负极连接在一起。

5. 检测系统电压
   电压应与单块电池相同，但容量增加。

并联安全要点

• 电池参数必须一致
  避免不均衡充电。

• 保持连接紧固清洁
  防止能量损耗与发热。

• 安装 BMS 或均衡器
  确保各电池组电量保持一致。

• 风险较低但仍需检查
  单体损坏主要导致容量下降，而非系统崩溃。

并联的应用场景

• RV 生活区电源

• 太阳能储能电池组

• 长时间备用电源

• 工业电力系统中采用并联缆线提升稳定性

如何选择串联或并联？

适合串联：

• 需要更高电压

• 电机、高功率设备、逆变器

• 提升系统整体性能

适合并联：

• 需要更长运行时间

• RV、家庭储能、UPS、户外电源

• 更高的冗余性与扩展性

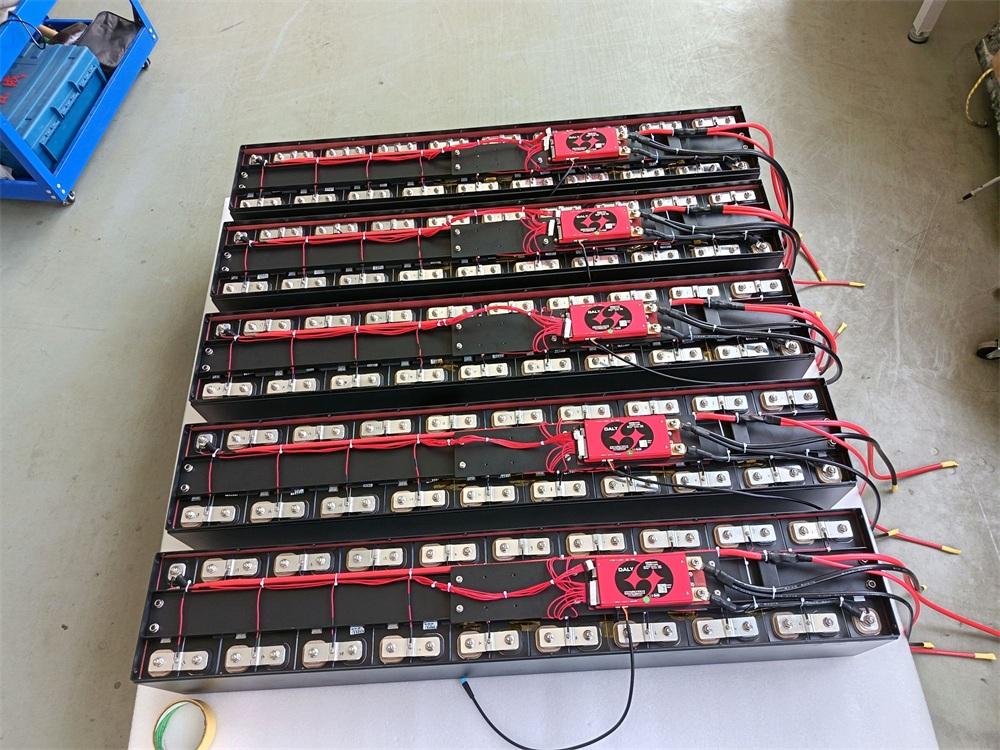

串并联组合（高级系统）

大型储能系统常采用“串+并”混合接法：

• 先将电池串联提升电压

• 再将多串电池并联提升容量

注意：

• 电池不一致可能导致 寿命缩短 40%

• 温度差异会加速衰减

• BMS 是必须配置

串联 vs 并联系统优缺点表

核心总结

• 要高电压 → 用串联

• 要长续航 → 用并联

• 两者皆要 → 采用混合系统（串 + 并）

通过合理的接线方式与正确的电池管理，可打造高性能、安全高效的电池系统。
