随着大型储能电站向高能量密度、高系统效率和长循环寿命方向发展，储能电池簇设计已经成为电池系统集成的核心环节。从电芯选型、模组串并联，到Pack结构设计、Rack簇级集成，再到BMS保护与液冷热管理，每个环节都会影响储能系统的可用容量、运行效率和全生命周期成本。

本文将围绕储能电池簇的五级成组架构，解析314Ah磷酸铁锂电芯的电压与能量计算、1P52S和1P104S配置、Rack高压保护、三级BMS以及热管理设计，帮助工程师和储能系统集成商理解大型储能电池系统的关键技术。

一、储能电池五级架构：Cell、Module、Pack、Rack与电池舱

储能电池系统通常按照电芯（Cell）、模组（Module）、电池包（Pack）、电池簇（Rack/Cluster）和电池舱（Battery Container）五个层级进行集成。每个层级通过串联、并联和电气连接实现电压、容量与能量的逐级聚合。

目前，314Ah磷酸铁锂电芯正成为大型储能系统的重要选择。与280Ah电芯相比，314Ah电芯在相同标称电压下能够提供更高的单体能量，有助于减少达到目标容量所需的电芯数量及相关连接部件。

注：以上为架构示例，并非所有储能系统的统一配置。实际电压、能量和串并联方式应根据电芯规格、PCS直流电压窗口、BMS能力及系统设计确定。

在成组过程中，工程师通常使用xPyS表示电芯连接方式，其中P代表并联支路数，S代表串联电芯数量。例如，1P52S表示单并联、52串联，1P104S则表示单并联、104串联。

大型储能系统通常通过提高串联数量来提升直流电压，从而降低相同功率下的电流，减少母排及电缆的导电损耗。

二、储能电芯成组计算：1P52S与1P104S如何选择？

电芯容量和串联数量共同决定电池模组或Pack的标称电压与能量。以标称电压3.2V、容量314Ah的磷酸铁锂电芯为例，可以通过以下公式计算：

• 标称电压：(U=3.2VXS)

• 标称能量：(E=U  XAh ÷ 1000)

1. 1P52S模组设计

52颗电芯串联后，标称电压为：

对应的标称能量为：

这种配置适合需要较小电气单元、灵活维护和分级集成的储能架构。工程师可以根据模组尺寸、连接方式和维护需求确定其具体应用。

2. 1P104S Pack设计

104颗314Ah电芯串联后，标称电压达到332.8V，标称能量约为104.50kWh。

与1P52S相比，1P104S在电芯容量不变的情况下，将串联数量和单元能量提高一倍。采用这种设计时，工程师需要同步评估Pack的机械尺寸、电气绝缘、采样通道配置以及维修隔离方案。

例如，常见BMS从控可能支持16或24串电芯采样。104串架构通常需要多个采样单元协同工作，并通过可靠的通信链路将单体数据传递给上级控制器。

3. 大容量电芯如何降低系统成本？

314Ah电芯的单体能量约为1.005kWh，而280Ah电芯约为0.896kWh。两者相比，314Ah电芯的单体能量提高约12.1%。

在系统设计合理的前提下，较大容量电芯能够减少达到相同能量所需的电芯数量，并有机会降低连接件、采样线路及装配工时等成本。不过，最终经济性仍取决于电芯价格、结构设计、散热方案、制造工艺和维护策略，不能仅凭容量判断。

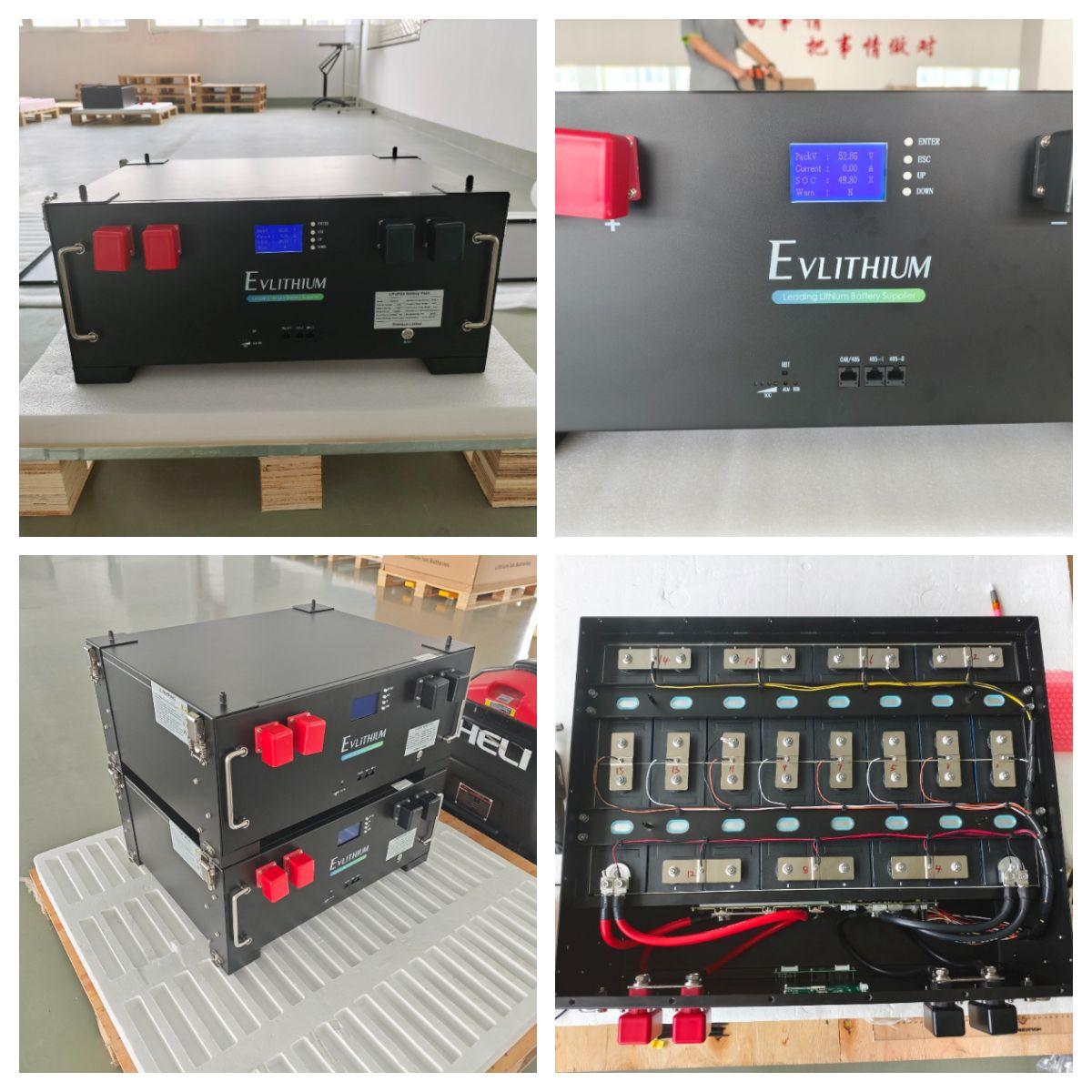

三、Pack与Rack电池簇架构：高压设计与并联扩容

电池Pack通过串联集成为Rack电池簇，而多个电池簇则可以接入公共直流母线，实现储能系统的容量扩展。

以314Ah电芯为例，416颗电芯串联时，理论标称电压为：

对应的标称能量约为：

这一结果可以作为约418kWh电池簇的计算参考，但具体簇级配置必须与PCS的允许工作电压、充放电截止电压以及系统保护策略匹配。

Rack高压盒的核心功能

电池簇通常配置高压盒（High Voltage Box），用于集中管理高压回路和执行必要的保护操作。典型部件包括：

• 主正、主负接触器： 控制电池簇与直流系统之间的电气连接。

• 预充电路： 通过预充接触器和预充电阻限制PCS直流母线电容的初始充电电流。

• 直流熔断器： 在符合其额定参数和保护配合要求的故障条件下切断故障电流。

• 电流传感器： 采集充放电电流，为SOC估算、功率控制和故障判断提供数据。

系统启动时，预充电路先对PCS直流母线电容进行充电。当母线电压达到设定条件后，控制器再执行主接触器闭合流程，以降低接触器承受的冲击电流。

簇内串联与簇间并联的设计原则

簇内串联能够提高直流电压，多个电池簇并联则能够提升系统总容量和输出功率。但并联运行并不意味着不同电池簇可以不受约束地直接连接。

不同电池簇之间可能存在SOC、端电压、内阻及健康状态（SOH）差异。设计人员需要通过电压匹配、预充控制、支路保护和功率管理降低环流风险。对于差异较大的电池簇，可以评估采用独立DC/DC变换器或簇级功率控制方案，以提高运行灵活性。

此外，电芯约占电池系统成本的比例会随项目配置和采购价格变化。设计人员应综合评估电芯、结构件、BMS、高压部件、热管理和消防系统的成本，而不应将某个固定比例作为所有项目的通用结论。

四、三级BMS架构：电芯监测、簇级控制与系统保护

电池管理系统（BMS）负责监测电池状态、估算可用能量、控制充放电边界，并在异常条件下执行保护。大型储能系统通常采用分层管理方式，将单体采样、簇级控制和多簇协调分配给不同控制单元。

不同厂商的控制器命名和层级划分可能有所不同，因此工程设计应以实际产品的技术规范为准。

单体电压与温度监测

电芯电压和温度是BMS执行保护的重要依据。高精度采样有助于识别电芯间的差异，及时发现异常电压、温度升高和潜在的连接故障。

系统可以结合电芯特性、采样精度和控制策略配置均衡功能。被动均衡通过耗散多余能量缩小电芯间的电压差异，但均衡能力有限，不能替代电芯一致性管理和热管理设计。

充放电保护阈值

磷酸铁锂电芯的典型充电电压上限约为3.65V，常见放电下限参考值约为2.5V，但具体限值必须遵循电芯制造商提供的规格书。

BMS通常设置告警阈值和保护阈值，并结合持续时间、温度、电流和系统运行状态执行相应动作。电芯温度窗口也需要依据产品规格确定，不能将通用参考范围直接应用于所有电芯。

系统设计还应核对适用的国家标准和项目要求，例如GB/T 34131《电力储能用电池管理系统》及GB/T 36276《电力储能用锂离子电池》。项目实施前，应确认相关标准的现行版本、适用范围和具体测试要求。

五、循环寿命与DoD：如何平衡储能容量和电池衰减？

放电深度（Depth of Discharge，DoD）是影响磷酸铁锂电芯循环寿命的重要因素之一。通常情况下，较浅的循环有助于减缓容量衰减，但实际寿命还受到温度、倍率、SOC区间、静置时间和电芯设计等因素影响。

例如，某款电芯可能在较深放电条件下达到约2000次循环，而在较浅放电条件下实现更高的循环次数。具体结果必须以制造商在明确测试条件下提供的数据为准，不能将单一电芯的循环次数直接推广至所有产品。

储能系统可以通过优化SOC运行窗口，避免长期处于极端高SOC或低SOC状态，在可用能量和寿命之间取得平衡。但SOC缓冲比例应依据项目的能量需求、质保条件和经济性模型确定。

液冷系统如何改善电芯温度一致性？

随着储能系统能量密度提高，液冷逐渐成为大型储能电池舱的重要热管理方案。液冷板与电芯表面进行热交换，将电芯产生的热量传递至冷却液，再由液冷机组排出。

合理的液冷设计能够：

• 降低电芯在高倍率充放电时的温升。

• 减小电芯之间的温度差异，改善运行一致性。

• 根据环境温度和运行负荷调节冷却能力。

• 配合BMS温度监测，降低过温运行和加速衰减的风险。

设计人员需要根据电芯发热量、冷却液流量、进出口温差、管路压降及环境条件进行热平衡计算。液冷系统的目标不是单纯追求低温，而是在制造商规定的温度范围内维持稳定、均匀的热环境。

3.72MWh电池舱的散热量如何估算？

以3.72MWh电池舱为例，若系统按0.5C运行，其对应的理论功率约为1.86MW。

不过，不能直接将系统功率乘以往返效率损失，作为液冷机组的精确散热负荷。往返效率通常涵盖充电、放电及相关系统损耗，而这些损耗并不一定全部转化为电芯和液冷回路中的热量。

工程设计应分别核算电芯欧姆热、极化热、母排和连接件损耗、PCS损耗以及辅助设备功耗，再结合实际运行工况确定冷却机组容量，并预留合理的设计裕量。

六、储能电池簇安全设计：消防、连接可靠性与热失控防护

除了电气架构和热管理，电池簇设计还必须关注电芯一致性、连接可靠性以及热失控风险。

首先，严格执行电芯分档配组。 入组前应依据容量、直流内阻、开路电压和制造商规定的测试条件进行筛选，降低串联电芯差异对整簇可用容量和寿命的影响。

其次，控制连接点的电气与机械质量。 铜排、螺栓连接和焊接点都应满足设计要求。工程人员需要验证接触电阻、温升、机械强度和绝缘性能，并结合运行数据及红外热成像检查潜在的异常发热点。

最后，建立多层次消防防护体系。 电池舱可以根据风险评估配置温度、烟雾和可燃气体探测装置，并结合适用的灭火系统、通风排烟和泄压设计，降低热失控事件扩大的风险。具体方案应根据电池化学体系、舱体结构、当地消防法规和项目认证要求确定。

电池管理、热管理和消防系统必须协同工作，不能依赖单一保护装置承担全部安全责任。

七、总结：优化储能电池簇架构的关键方向

储能电池簇设计是一项涉及电芯选型、电气拓扑、结构集成、BMS控制、热管理和消防保护的系统工程。

从314Ah大容量电芯到1P52S模组、1P104S Pack，再到Rack簇级高压集成，每一级设计都需要与系统电压窗口、功率需求、维护方式和安全标准保持一致。

对于储能系统集成商而言，优化电池簇架构的重点包括：

1. 合理选择电芯与串联数量： 在能量密度、系统电压和维护便利性之间取得平衡。

2. 完善簇级电气保护： 优化预充、接触器、熔断器和并联支路保护设计。

3. 提升BMS监测能力： 加强单体采样、SOC/SOH估算及异常状态识别。

4. 优化液冷与消防系统： 控制温度差异，并建立分层热失控防护措施。

5. 开展全生命周期评估： 综合考虑初始投资、可用能量、循环寿命、运行效率和维护成本。

只有将电芯、Pack、Rack和电池舱作为统一系统进行设计，才能在保障安全与可靠性的基础上，提高储能项目的能量利用率和长期经济性。
