锂离子电池的充放电截止电压,既是电池安全性、寿命与性能的核心控制参数,也是BMS(电池管理系统)设计的关键输入。
合理的电压设定,必须综合材料体系的电化学窗口、温度适应性、安全冗余设计、循环寿命优化等多方面因素,才能在不同应用场景下实现最佳平衡。
本白皮书将从理论到实用策略,辅以图表、流程图与曲线对比,全面解析截止电压的科学设定方法。
电池的正负极材料决定了其可承受的工作电压范围。以下是不同材料体系的电压区间与特点对比表:
材料体系 | 充电截止电压 | 放电截止电压(常温) | 放电截止电压(低温) | 特点 | 风险点 |
---|---|---|---|---|---|
磷酸铁锂(LFP) | 3.65V | 2.5V | 2.0V | 安全性高、循环寿命长 | 过充导致正极结构塌陷,过放损伤负极SEI膜 |
三元材料(NCM/NCA) | 4.2V | 2.75V–3.0V | 2.5V–2.8V | 能量密度高、适合高续航 | 热稳定性低,需严格控温控压 |
钛酸锂(LTO) | 2.9V | 1.5V | 1.3V–1.4V | 安全性极高、快充性能好 | 能量密度低,不适合追求轻量化 |
充放电截止电压必须在电化学稳定窗口内,同时考虑容量利用率与寿命损耗。

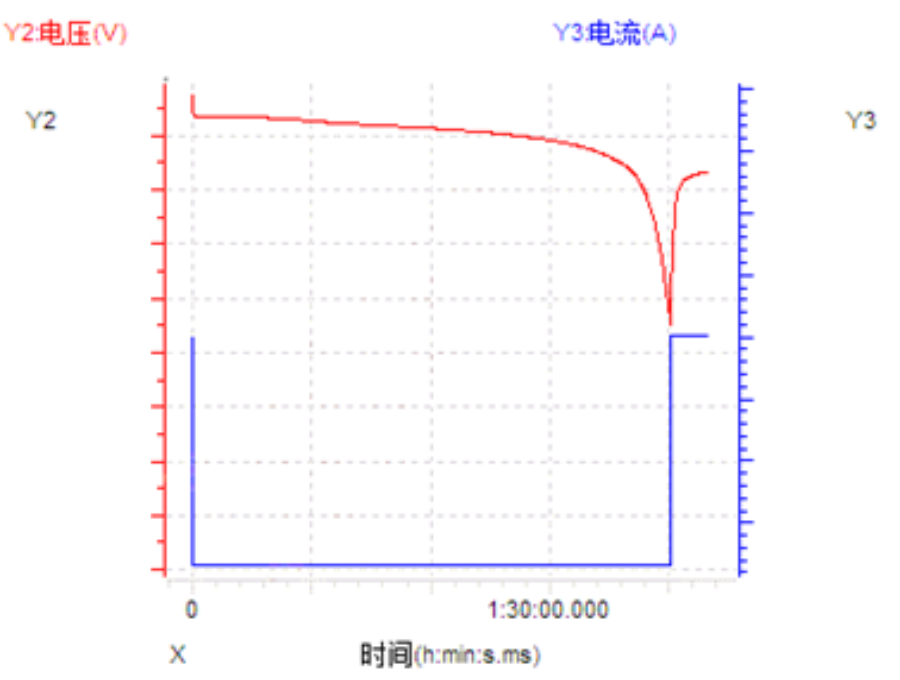

示意图:不同体系充放电电压曲线
(图形说明,可用于设计:X轴为容量%,Y轴为电压V,不同曲线分别表示LFP、NCM、LTO的充放电变化趋势,标注截止点位置与风险区间)
为了防止过充与过放,BMS通常采用多级防护。
保护流程
复制编辑充电路径: 电压 < 充电截止值 → 正常充电 电压 ≥ 一级过充值 → 切断充电 电压 ≥ 二级过充值 → 锁定BMS + 警报 放电路径: 电压 > 放电截止值 → 正常放电 电压 ≤ 一级过放值 → 切断放电 电压 ≤ 二级过放值 → 锁定BMS + 需人工复位
参数示例(以LFP为例):
充电终止电压:3.65V
一级过充保护:≥3.8V
二级过充保护:≥4.0V
放电终止电压:2.5V
一级过放保护:≤2.0V
二级过放保护:≤1.8V
温度变化会影响电化学反应速率与内阻,低温下极化严重,高温下副反应加剧,因此截止电压需适度调整。
温度-电压调整表(LFP示例):
温度区间 | 放电截止电压 | 说明 |
---|---|---|
T > 0°C | 2.5V | 常规工作电压 |
0°C ~ -10°C | 2.2V | 释放更多低温容量 |
≤ -10°C | 2.0V | 防止极化导致容量浪费 |
高压充电的影响
LFP从3.65V提升至4.0V → 容量短期增加约5%-8%,但寿命缩短40%-60%。
深度放电的风险
LFP低于2.85V → 负极活性锂不可逆损失,循环衰减加速。
化成阶段的特殊电压控制
预充截止电压:2.8–3.0V
目的:稳定形成SEI膜,减少副反应。
应用场景 | 策略特点 | 电压设定倾向 |
---|---|---|
电动汽车 | 高安全 + 高倍率 | 严控上限,低温降倍率 |
储能系统 | 长寿命 + 高循环次数 | 略低充电截止,略高放电截止 |
便携设备 | 高能量密度 | 接近材料上限,但需BMS冗余保护 |
锂离子电池截止电压的设定,是材料、电化学、安全与应用需求的综合平衡。
建议:
长寿命应用:降低充电截止电压,提高放电截止电压。
极端温度环境:结合温度补偿曲线,调整截止电压。
生产与运维:在BMS中写入多级保护,确保异常情况下仍有冗余防护。
