磷酸铁锂（LFP）已成为动力电池的主流选择，但其能量密度的天花板始终制约着续航表现。**磷酸锰铁锂（LMFP）**正是在这一背景下进入研究者视野——它被视为LFP的直接升级方案，却在量产路上屡屡碰壁。本文从材料设计逻辑出发，系统梳理LMFP的性能优势、核心技术挑战，以及当前产业应用的真实状态。

磷酸锰铁锂是什么？设计逻辑一看就懂

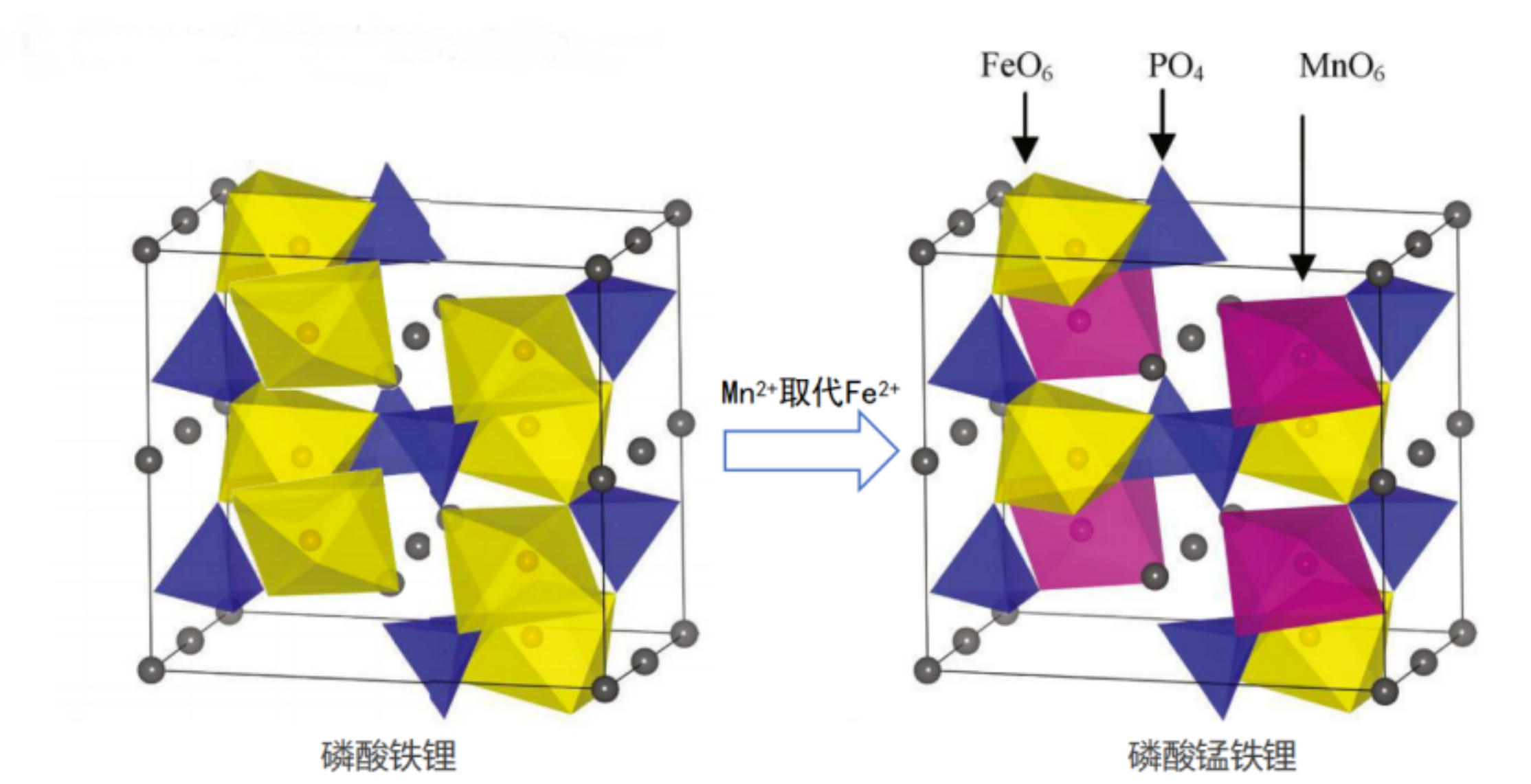

磷酸锰铁锂（化学式：LiMnₓFe₁₋ₓPO₄，缩写 LMFP）本质上是磷酸锰锂（LMP）与磷酸铁锂（LFP）的固溶体——简单说，就是在LFP的橄榄石晶体结构中，用锰（Mn）部分替代铁（Fe）。

设计逻辑非常直观：

• LFP 只有约 3.4V 的单一电压平台

• 引入锰元素后，LMFP 形成 3.4V + 4.1V 双平台

• 更高的平台电压，直接带动能量密度提升 5%–20%

这一思路的理论依据清晰，工程实现却远比想象复杂。

LMFP 与 LFP 关键性能对比

值得注意的是，LMFP 的理论比容量与 LFP 相同，能量密度的提升完全来自电压平台的抬升，而非容量扩大。这也意味着，Mn 的引入比例直接决定实际性能。

Mn/Fe 比：牵一发而动全身的核心变量

4.1V 平台的容量占比，由 Mn/Fe 比例决定。提高锰含量理论上能进一步抬升能量密度，但现实中会引发一系列连锁问题：

• 导电性下降：电子电导率变差

• 离子扩散受阻：锰原子堵塞锂离子传输通道

• 寿命加速衰减：高锰比例加剧副反应

因此，一味提高锰比例并不能线性提升能量密度，超过阈值后反而会导致性能倒退。目前主流方案将 Mn/Fe 比稳定在 7:3 或 6:4，在性能与稳定性之间寻求平衡。

LMFP 面临的三大技术挑战

挑战一：循环寿命偏短

LMFP 的寿命问题比同类锰系材料更为突出，根源在于两个相互叠加的机制：

1. 锰溶出：Mn³⁺发生歧化反应，生成 Mn²⁺溶入电解液，持续消耗活性物质

2. 姜-泰勒效应：Mn³⁺的轨道畸变导致晶体结构局部变形，加速容量衰减

更棘手的是，为了弥补 LMFP 本征导电性差的缺陷，研究者通常将粒径进一步纳米化（比 LFP 更细）。纳米化虽然改善了动力学性能，却大幅增加比表面积，反过来加剧了锰的溶出速率。

实测数据印证了这一困境：纯 LMFP（Mn/Fe = 6:4）在 45°C 下的循环寿命仅为 800–1000 次，约为 LFP 的一半；高温存储条件下的衰减更为显著。

挑战二：快充能力严重受限

LMFP 的导电/离子性能短板在高 SOC 充电阶段被进一步放大。目前 LMFP 的等效充电倍率不足 1C，远低于当前主流快充产品的水准。

这一问题还存在恶性循环：快充带来温升 → 温升加速锰溶出（锰溶出速率与温度正相关） → 寿命进一步恶化。在整个行业高速推进快充技术的当下，LMFP 在这一维度处于明显劣势。

挑战三：制造工艺难度高

当前应用现状：混用为主，量产未至

正因上述挑战，纯 LMFP 方案目前尚未进入大规模量产。产业界主流探索方向转向物理混合使用：

① LMFP + LFP 混用核心目标是在保留 LFP 稳定性的基础上，适度提升整体能量密度。

② LMFP + NCM 混用核心目标是引入 LMFP 替代部分高成本 NCM，在保持能量密度的同时降低电芯材料成本。

然而，两条路线截至目前均未真正实现大批量量产。即便是最早推进该方案的某头部车企，其 LMFP 路线电芯（即业界熟知的 M3P 方案）迟迟未见大规模交付；该企业近期转而推出 LFP+NCM 超混电芯方案，从侧面折射出 LMFP 路线当前所面临的困境与不确定性。

常见问题解答

磷酸锰铁锂和磷酸铁锂有什么区别？

磷酸锰铁锂（LMFP）是在磷酸铁锂（LFP）基础上引入锰元素形成的固溶体材料。最核心的区别在于电压平台：LFP 仅有 3.4V 单平台，LMFP 具备 3.4V 和 4.1V 双平台，理论能量密度可提升 5%–20%，但同时带来寿命和快充方面的新挑战。

为什么 LMFP 的循环寿命比 LFP 短？

主要原因是锰元素在充放电过程中发生歧化反应，导致 Mn²⁺持续溶入电解液，活性物质不断流失。为改善导电性而进行的纳米化处理增大了比表面积，进一步加速了这一过程。实测表明，在 45°C 条件下，LMFP 寿命约为 LFP 的一半。

LMFP 适合快充吗？

目前来看并不适合。LMFP 的等效充电倍率不足 1C，且快充产生的温升会加速锰溶出，反过来缩短电池寿命。这一特性使 LMFP 在当前快充竞争激烈的市场中处于不利地位。

当前市场上真正采用 LMFP 的电池产品多吗？

截至目前，市场上宣称搭载 LMFP 的电芯，实际多为 LMFP 与 LFP 或 NCM 物理混合的方案，纯 LMFP 方案尚未实现大规模量产。

总结：LMFP 的时间窗口正在收窄

磷酸锰铁锂站在一个关键的十字路口。能量密度提升的潜力真实存在，但寿命短、快充弱、工艺难三重制约叠加，令其量产之路荆棘丛生。

与此同时，LFP+NCM 混合路线正在快速成熟，为市场提供了另一条兼顾能量密度与成本的可行路径。留给 LMFP 证明自身的窗口，正在缩短。

最终能否落地，取决于材料科学能否在锰溶出抑制和快充兼容性上实现实质性突破——而这，目前仍是一个开放性问题。
