在锂离子电池的设计与应用中，充放电截止电压是决定电池安全性与使用寿命的核心参数。本文将系统性解析不同材料体系（如LFP、NCM、LTO）在电压设定上的逻辑依据，结合温度适应性与BMS分级保护机制，全面解读截止电压背后的工程思维与安全策略。

一、不同材料体系的电压窗口解析

电池的正负极材料决定了其可操作的电压范围，即所谓的电化学稳定窗口。合理设定充放电截止电压，能够最大程度发挥材料性能，同时保障电池的循环稳定性。

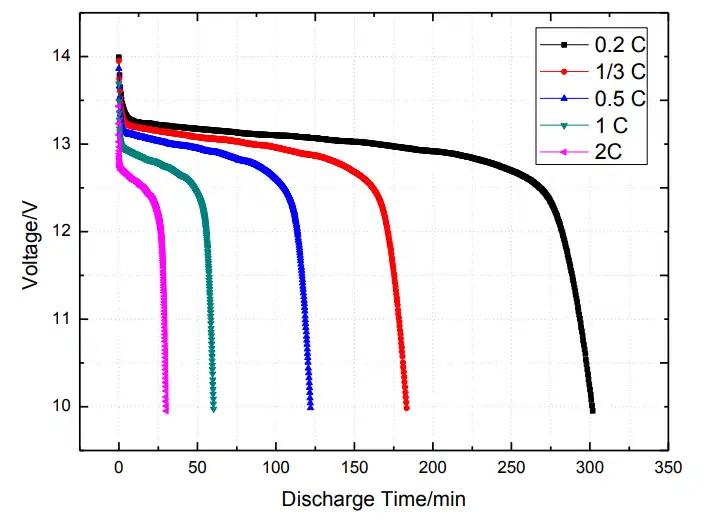

1.1 磷酸铁锂（LFP）电压设定

• 充电截止电压：3.65V

• 放电截止电压：常温为2.5V，低温下可降至2.0V

LFP体系具有良好的热稳定性和循环寿命，适用于高安全性场景。电压平台相对平稳，但过充可能导致正极结构破坏和析氧反应。

1.2 三元体系（NCM/NCA）电压设定

• 充电截止电压：4.2V

• 放电截止电压：2.75V ~ 3.0V

三元材料电压平台较高，能量密度优势明显，但对过充/过放较为敏感，必须依赖精密的保护系统。

1.3 钛酸锂（LTO）电压设定

• 充电截止电压：2.9V

• 放电截止电压：1.5V

LTO体系拥有极长的循环寿命与宽温工作能力，适用于高频充放应用，但能量密度相对偏低。

1.4 电压设定对电池风险的影响

• 过充风险：高电压下正极晶体结构会破坏，导致析氧、电解液分解，形成热失控隐患。

• 过放风险：低电压下负极SEI膜可能破裂，引发副反应及集流体腐蚀，造成不可逆损伤。

二、BMS分级电压保护策略

为了保证电池在规定窗口内运行，**电池管理系统（BMS）**需设置多级电压保护机制，防止充放电过程超出安全边界。

2.1 充电过程的分级保护

• 正常充电截止电压：如LFP为3.65V，到达即终止充电。

• 一级过充保护：如LFP ≥3.8V，强制切断充电回路。

• 二级过充保护：如LFP ≥4.0V，进入锁死模式，需人工干预以解除。

2.2 放电过程的分级保护

• 正常放电截止电压：如LFP为2.5V，避免过放。

• 一级过放保护：如LFP ≤2.0V，强制中止放电。

• 二级过放保护：如LFP ≤1.8V，BMS锁定，电池进入休眠或报废状态。

通过这样的多级保护，BMS不仅控制正常使用范围，也能在极端情况下快速介入，保障系统安全。

三、温度对截止电压的适应性调整

温度是影响电池性能的重要环境因素，特别是在低温环境下，极化现象可能提前触发截止电压，因此需动态调整策略。

3.1 LFP体系温度适应性示例

• T > 0°C：推荐放电截止电压为2.5V

• T ≤ 0°C：推荐放电截止电压降至2.0V

这种调整可以避免极低温下因电化学反应迟缓导致容量提前被“掩盖”，从而触发错误的过放保护。

四、截止电压对电池寿命与性能的影响

除安全考虑外，截止电压的设定还会对电池容量保持率与循环寿命造成深远影响。

4.1 充电截止电压偏高的影响

以LFP为例，若将充电电压由3.65V提高至4.0V，虽然初始容量略有提升，但会显著加速电池老化，造成活性物质结构劣化。

4.2 放电截止电压偏低的影响

当放电电压低于推荐值（如LFP <2.85V），负极中部分活性锂无法有效回收，导致不可逆容量损失。

4.3 化成阶段的电压窗口控制

在化成过程中，SEI膜的形成极为关键。预充电压需控制在2.8V~3.0V之间，避免副反应影响膜层质量，从而确保后续循环稳定性。

五、总结：截止电压设定的多维权衡

充放电截止电压不仅仅是一个技术参数，而是综合考量以下因素的结果：

• 材料体系与电化学特性

• 温度适应性与实际应用环境

• BMS多级安全保护机制

• 循环寿命与性能表现

• 制造过程中的控制要求（如化成阶段）

通过精确的电化学测试与长期可靠性验证，电池制造商确定每种材料体系的最优电压边界。BMS在此基础上进行实时监控与保护，确保电池始终运行在最安全、最稳定的状态下。
